[Андрей К]

Кто знает принцип действия датчика уровня масла? - температура, химсостав масла, просто реакция на жидкость. Как его проверить не вкручивая в мотор?
Мне привезли его б.у. Тестер показывает замкнутую цепь. Чем она разомкнется?

[ksv]

Датчик работает на рассеивание тепла, нагревательный елемент 12 Ом и биметал в контактной группе. Пока носок датчике в масле тепло от нагревательного елемента рассеивается в масло, масло к датчику не достаёт - размыкается биметал. Тестер должен показать 12 Ом.

[ksv]

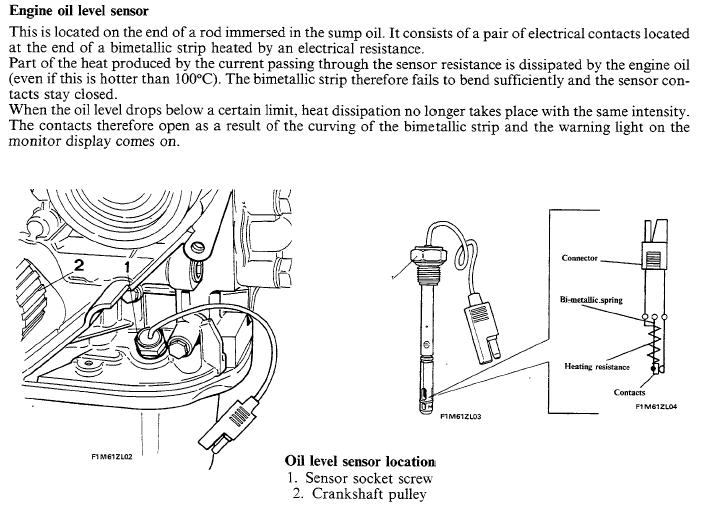

накопал от лянчи

[Alexey (Lancia)]

дружище, а где накопал?

[ksv]

Alexey (Lancia)
утута
http://digital.ktu.lt/autoclub/files/Lancia.Delta.Integrale.workshop.manual.rar

[Андрей К]

Датчик действительно показывает сопротивление около 12Ом. Но непонятно почему лампа масла почти всегда загорается. Причем явных 12В на датчике я не ловлю. Пробовал и в воздухе и в банку с маслом опускал - ему пофиг, горит лампа и все. Как должна вести себя система и что подается на датчик?

[ksv]

На датчик идёт 12В - разогрев термоэлемента.
Может глюкать сама панель. Вставь в разьём (что идёт в панель) сопротивление (можно заюзать переменный резистор, Омметром накрутить 12 Ом) - лампочка на доске должна потухнуть

[Андрей К]

Датчик проверил (рабочий) и поставил. Разъемы под капотом восстановил и проверил (почистил, устранил обрывы и т.д.). Но на крайний по цепи разъем ничего не приходит - т.е. масса есть, а +12 отсутствует.
Проблема в том что нет схемы и я не знаю какой именно провод должен быть на разъеме диагностической панели и есть ли по пути транзитные разъемы под торпедой или еще где?

[Андрей К]

Датчик ожил. Разъемов нет - провод прямо с разъема у правой передней фары уходит на панель диагностики. Наука о контактах.
