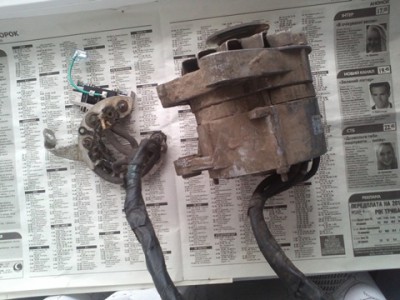

Подскажите, если можно в картинках и фотках решение такой проблемки. Есть регата 100ТС, генератор magneti marelli 63307402 на 55 А, и есть диодный мост Mobiletron RI-01H. Проблема в том, что до этого был кем то приколхожен диодный мост от жигулей, и теперь я не имею ни малейшего понятия как подключить родной диодный мост.
Из более менее ясного мне, это то, что минусовой теплоотвод должен контачить с корпусом гены, а плюсовой не должен. На плюсовой теплоотвод должен идти походу толстый плюс от стартера? как на возбуждение? или я не прав?
Из совсем не ясного: данная приблуда в виде выпрямителя имеет 9 диодов, собсно и 9 контактов которые расположены близко друг к другу...их спаивать вместе и к ним подключать выводы со статора?
Описание:

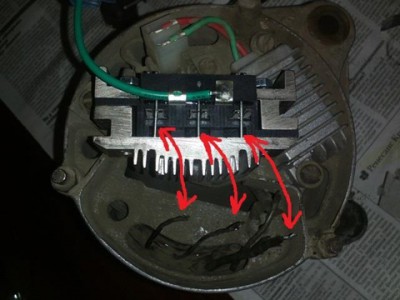

Вот три обмотки статора, и три контакта от моста...возле них в виде пластин ещё три 6 контактов
хз но мугу посмотреть в гараже как оно с завода в таком генераторе! у меня в старых запасах как раз такой гена есть от регаты... но это только вечером будет .... _________________ =)

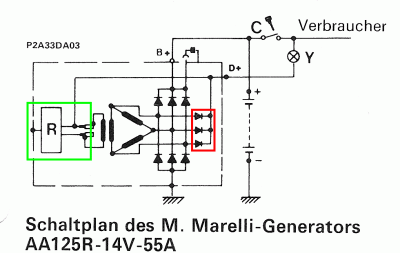

Правильно, должно быть 9 диодов: 6 силовых на выпрямителе (по 2 на каждую обмотку) и 3 на управление. На схеме всё ясно и понятно. _________________ FIAT - первое,что написано на болиде Ferrari F1
ага, начал потихоньку разбираться... на каждую обмотку по 3 диода.
а как быть с корпусом моста?минусовой теплоотвод цепляем на корпус, а плюсовой через в+ и д+ идёт в сеть?
но вот в чём беда- клемму д+ я нашел, а что такое в+ ? я так понимаю если в+ идёт на замок зажигания то она идёт через стартер, тоесть это цепь возбуждения?
на схеме же видно, что на В+ подоется + прямо с АКБ, а на обмотку возбуждения идет через замок-лампочку-клема Д+. _________________ "Все проходит, пройдет и это..."
та я же говорю-до меня был колхоз, и на генку ничего не шло от акб....шел только плюс от стартера, от втягивающего реле...
если это тот провод который идет с АКБ, то можешь его и поцепить. Разницы не будет идет он с АКБ на генератор или идет на стартер и ЭТОТ же провод идет на генератор.
akvallang
Разницы нет: или прямо с АКБ идёт на генератор, или с АКБ на втягивающее реле стартера, а там с этого же болта на генератор. Всё равно получается прямое соединение. Вот только сечение проводов должно быть соответствующее. _________________ FIAT - первое,что написано на болиде Ferrari F1
Возраст: 31 Знак зодиака: Зарегистрирован: 30.06.2013 Сообщения: 158 Откуда: Полтава
Авто: Fiat regata 100 TC
Добавлено: Вс Сен 01, 2013 09:33 Заголовок сообщения:

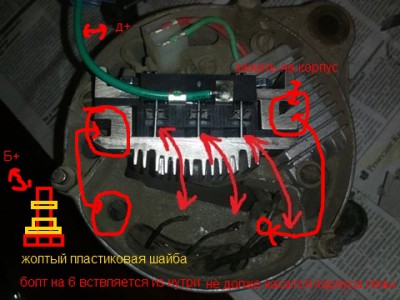

ага, понял, буду искать пластиковую шайбу для болта...шайбы одеваются междуболтом и корпусом и плюсом и корпусом? а сверху обычная гайка и большой клемник!? на проводе?
