Итак, господа.
Похоже, что мой клапан БЫЛ жив. Был, потому что уже мертв. Доэкспериментировался...
Теперь по порядку.
Выкладываю скриншоты осцилограмм, которые хотел сделать. А именно:
1)показания на 34 контакте ЭБУ по отношению к земле (без клапана в цепи) при включенном зажигании
2) Тоже самое при включенном двигателе
Увидел я в принципе то, что и ожидал - ШИМ. НО! Почему такое маленькое напряжение? Я ожидал увидеть от 0 до 12В (в книгах пишут до 7-9В). А у меня получилось 1.27В!!!
Получается, теоретически, что при таком раскладе клапан должен был быть всегда открыт. Но он у меня был закрыт.
Когда хотел проверить клапан на рабочесть пытался подключить его к аккумулятору кратковременными импульсами (быстро касаясь по клемме аккумулятора). Подключал согласно полярности проводов, которые увидел под резинкой (см. фото на предыдущей странице), полагая, что голубо-желтый - это сигнал от ЭБУ, а красный - это +12.
Сегодня выяснил, что маркировка проводов была неправильная, так как их подпаяли выше, но цвет выставили неправильно. Т.е. полярность, как я думаю, правильная, а цвет неверный. Вот я и попался на эту удочку предыдущих хозяев.
Короче - играясь с клацаниями клапана от аккумулятора я таки пару раз увидел, что его шток ходит (это я увидел, когда поменял полярность). Потом опять игрался..... Вот.... Доигрался.... Теперь сопротивление клапана 1.5Ом. Короткое. Подключать его, конечно, уже не будут.
Но. Собственно вопросы:
1) Кто нибудь может выложить фотки как подключены провода в разъеме для клапана под резинкой? Чтобы понять, как всё же должно быть.

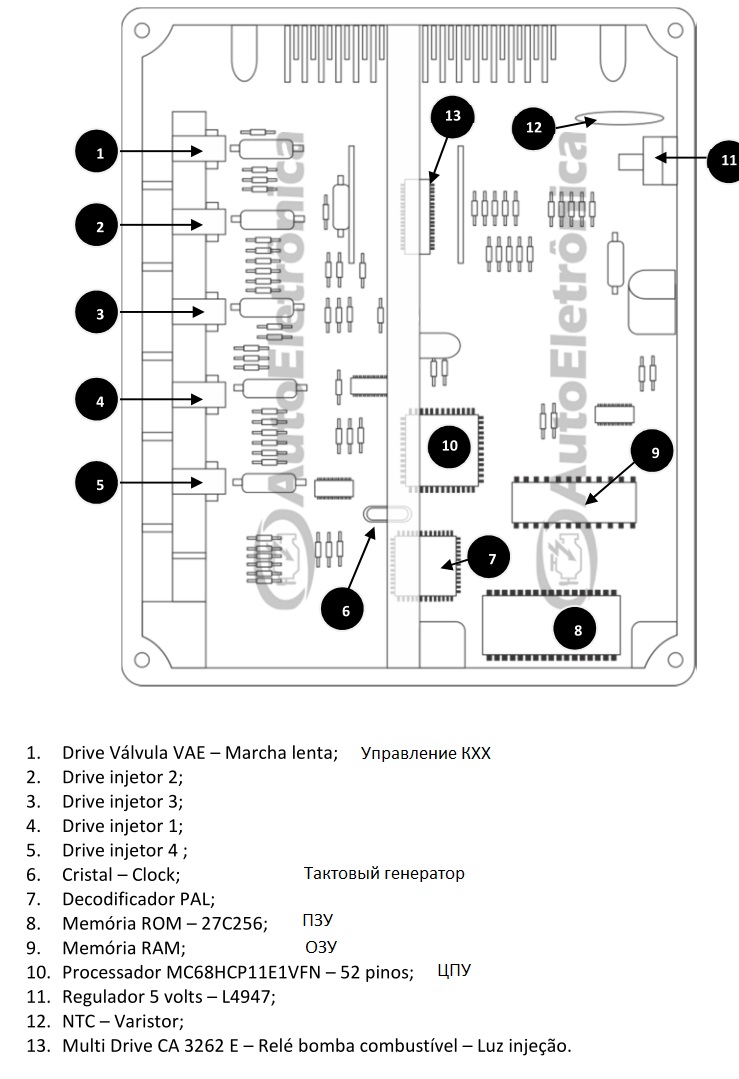

2) Какова должна быть амплитуда сигнала на 34 ноге ЭБУ? Или может, как говорил Хрюкин, полетел транзистор?
Описание:

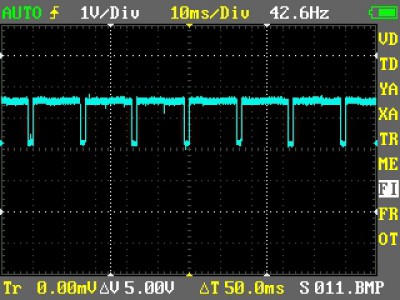

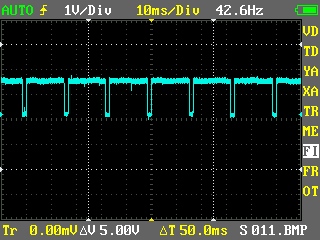

Осцилограмма при включенном двигателе, с полной нагрузкой на аккум и обороты двигателя 2000-2500.
Размер:
44.87 KB
Просмотрено:
127 раз(а)
Описание:

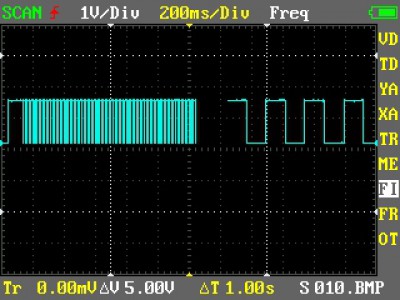

Изменение сигнала при включении зажигании - режим самоочистки (маленькая частота), а затем обычный режим (большая частота)
Размер:
43.63 KB
Просмотрено:
141 раз(а)
Описание:

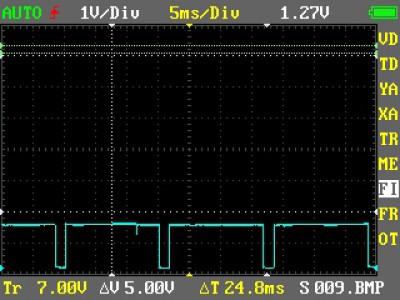

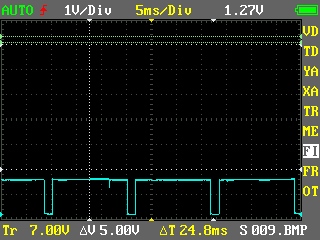

Тоже самое при включенном двигателе
Размер:
42.02 KB
Просмотрено:
141 раз(а)
Описание:

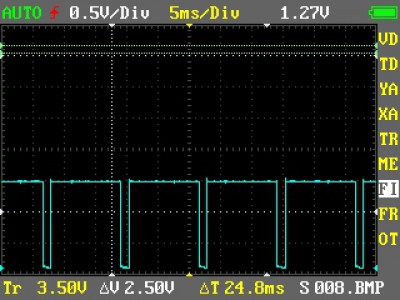

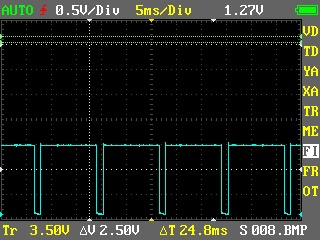

показания на 34 контакте ЭБУ по отношению к земле (без клапана в цепи) при включенном зажигании

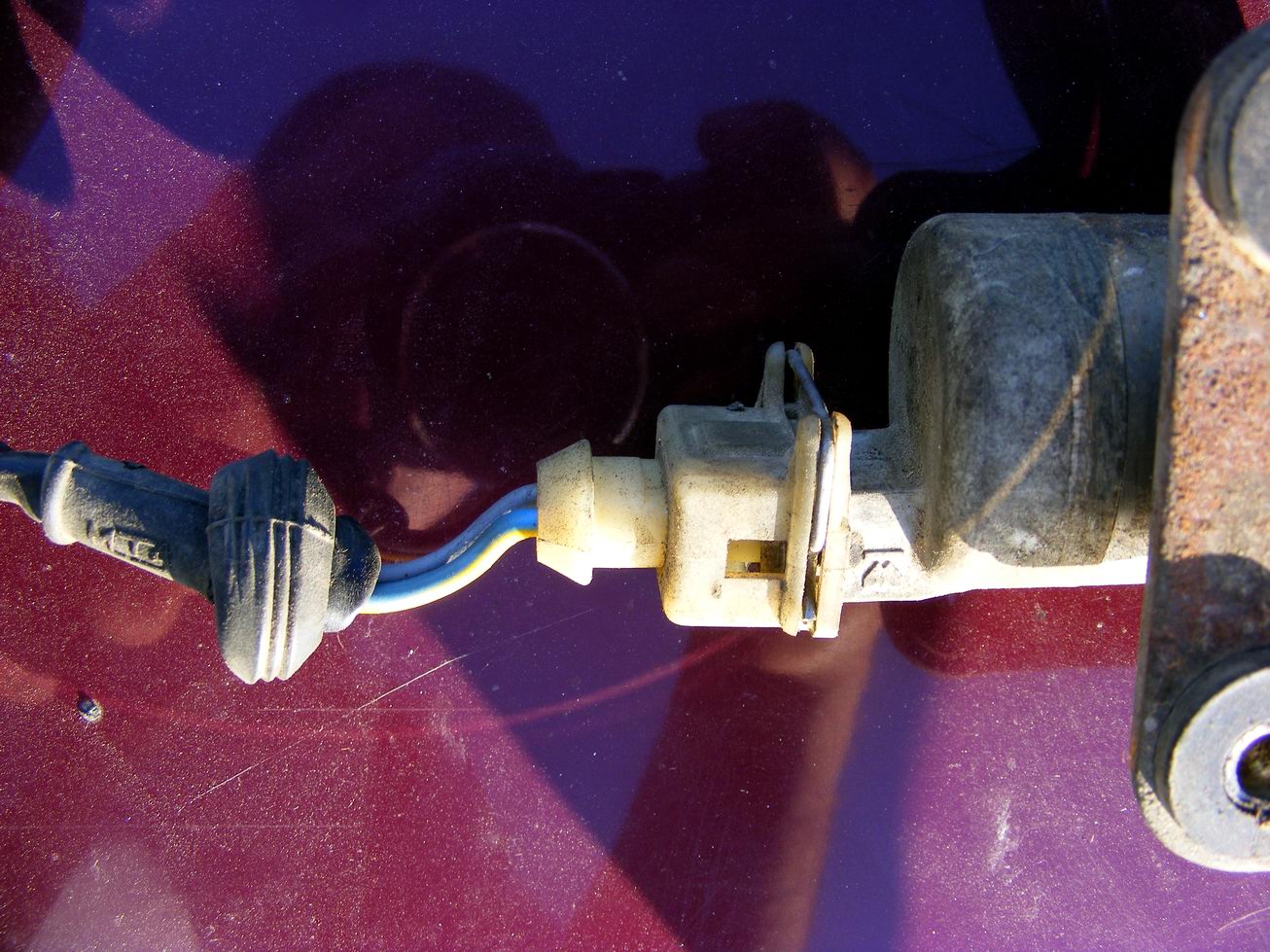

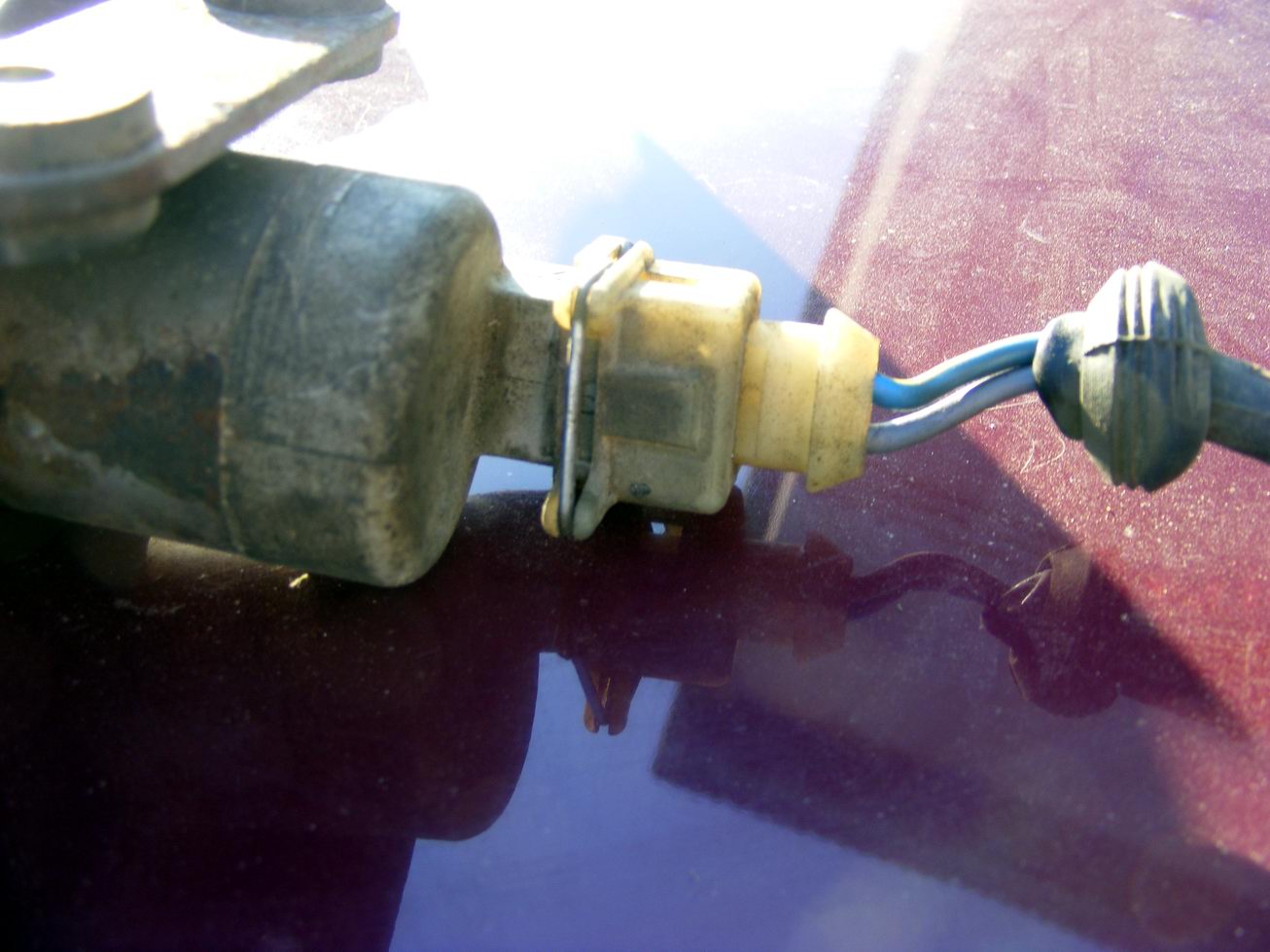

"Кто нибудь может выложить фотки как подключены провода в разъеме для клапана под резинкой? "
У меня такой в гараже вместе с проводкой имеется. Завтра могу сделать. _________________ Бортовик
97 933 о7 о1
Как я понял, разъем меняли, но провода в нём не переставляли, чтобы не нарушить герметичность, видимо. Вот и получилась чехарда с цветом. А я, олух, не проверил напряжение. Как говорится - доверяй, но проверяй.
Читаю, вот, умную книжку "Системы управления и впрыск топлива" на странице 4.17 по проверке клапана.
http://sergey.weblab.ru/crap/faq.ford77.ru/engine/jet/d_hi_43.htm#4-29
Так написано, что напряжение на управляющем проводе клапана (при подключенном клапан) для горячего двигателя должно составлять от 7 до 9В. А для холодного - напряжение должно быть меньше. А у меня составляет для холодного 10.5В.
Вопрос - это еще один повод задуматься над правильностью работы ЭБУ?
